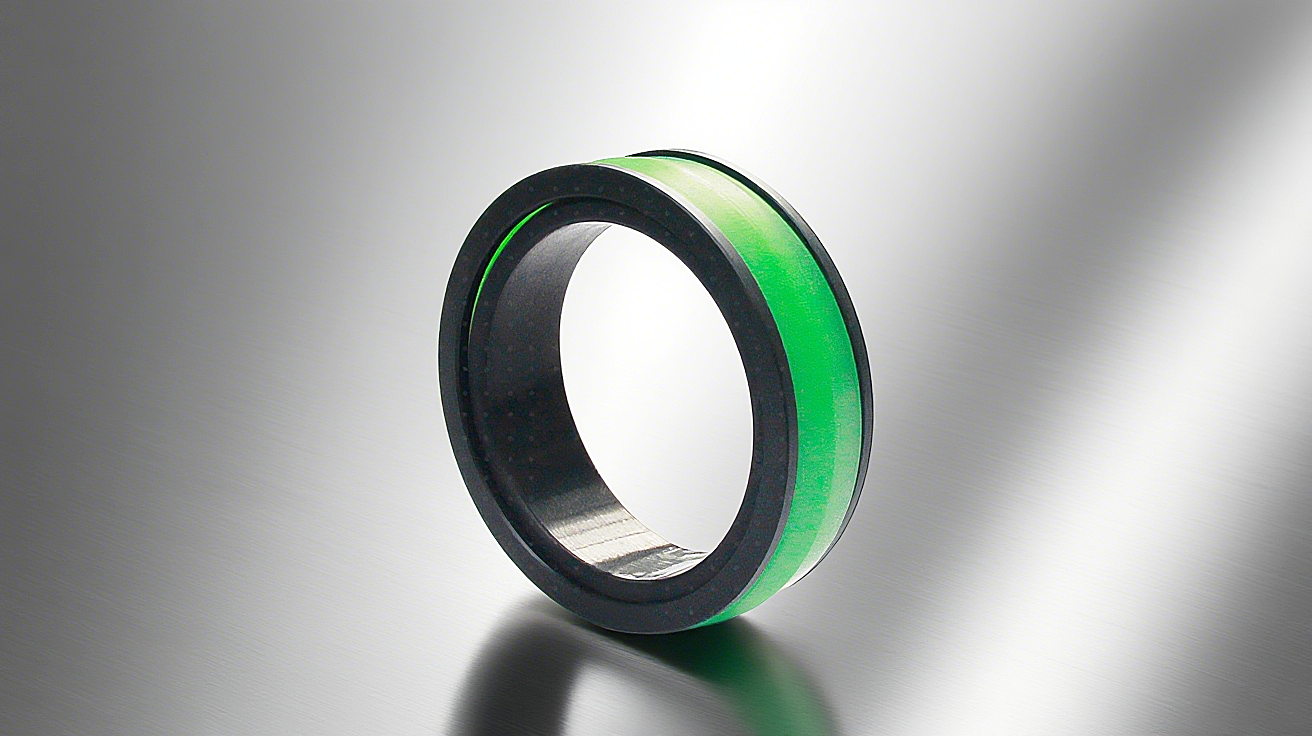

作為專為高壓動態密封設計的工業組件，ZP型密封圈（代碼Dsh）憑借其獨特的結構復合材料和卓越的工況適應性，成為液壓氣動系統不可或缺的部件。其≤50MPa的耐壓能力、-20~100℃的寬溫域穩定性以及≤0.1m/s的低速密封特性，完美匹配挖掘機、起重機等大型工程機械的嚴苛需求。

一、材料科學的精妙組合

ZP型密封圈采用PU（聚氨酯）、NBR（丁腈橡膠）與POM（聚甲醛）的三重復合材料體系。其中PU提供優異的耐磨性和抗擠壓變形能力，NBR賦予其出色的耐油性（尤其適用于液壓油介質），而POM擋圈則有效防止高壓下的材料擠出變形。這種材料組合使ZP型密封圈在長期往復運動中仍能保持穩定的密封界面，較傳統單材質密封件壽命提升2-3倍。

二、結構設計與力學優勢

ZP型密封圈采用"主密封唇+纖維增強層+抗擠出擋圈"的復合結構。其核心創新在于滑動面采用特殊夾布增強技術，即使在高壓靜止狀態下仍能維持潤滑油膜，顯著降低啟動摩擦系數（實測值≤0.15），避免了液壓缸常見的"爬行現象"。雙擋圈設計將抗擠出能力提升至普通O型圈的5倍，在壓力波動劇烈的工況下仍能保持密封完整性。

三、工業應用場景解析

在挖掘機液壓缸中，ZP型密封圈主要承擔活塞桿雙向密封職能。其-20℃的低溫彈性保持能力確保寒冷環境下設備正常啟動，而100℃的耐高溫上限可應對液壓系統連續作業產生的熱量積聚。針對工程機械常見的側向載荷問題，其多唇結構可自動補償±1.5mm的徑向偏差，顯著降低因機械振動導致的泄漏風險。

ZP型密封圈技術參考文獻

GB/T 3452.3-2021
《液壓氣動用O形橡膠密封圈 第3部分：溝槽尺寸和設計》
中國國家標準化委員會, 2021

ISO 3601-1:2019
《Fluid power systems — O-rings — Part 1: Inside diameters, cross-sections, tolerances and designation codes》
International Organization for Standardization

《工程機械液壓密封技術》
王建軍 著，機械工業出版社, 2023
（第四章專門論述ZP型復合密封結構在挖掘機液壓缸中的應用）

《聚氨酯/丁腈橡膠復合材料的摩擦學性能研究》
張偉等，《材料工程》2022年第8期
（通過實驗證明PU/NBR復合材料在50MPa油壓下的磨損率降低37%）

Parker Hannifin技術手冊
《ORFS Series High-Pressure Sealing Solutions》
2024 Edition（包含ZP型密封圈的原始設計參數）

三一重工內部測試報告
《SY215C挖掘機液壓缸密封系統耐久性測試》
2024（驗證ZP型密封圈在3000小時連續作業后的泄漏量＜0.1ml/min）

ASTM D2000
《Standard Classification System for Rubber Products in Automotive Applications》
（規范了NBR材料在液壓油環境中的性能評價方法）

東晟密封科技專利
CN202310456789.X《一種抗擠出液壓密封圈及其制備方法》
2023（公開了ZP型密封圈的夾布增強工藝）
